Описание товара

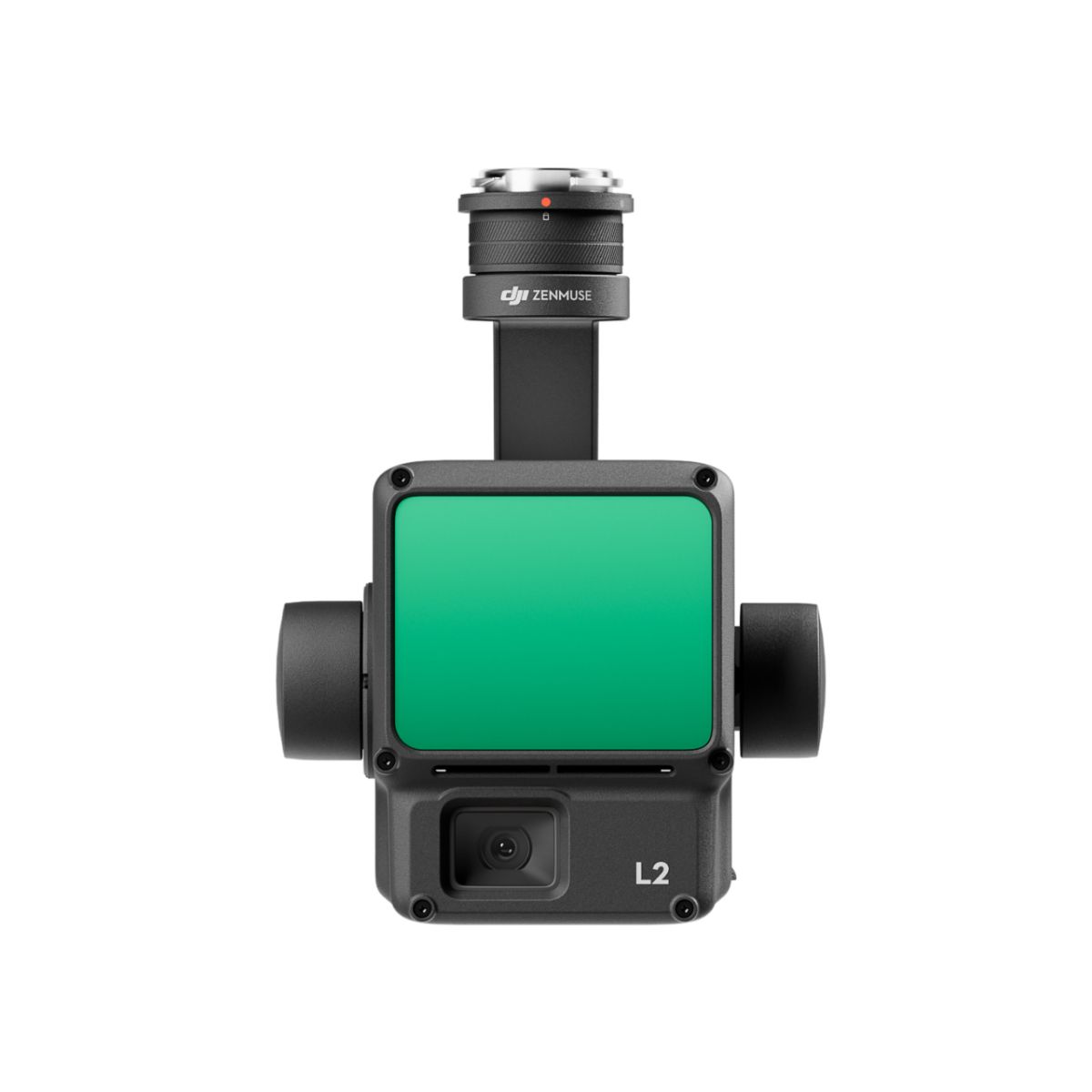

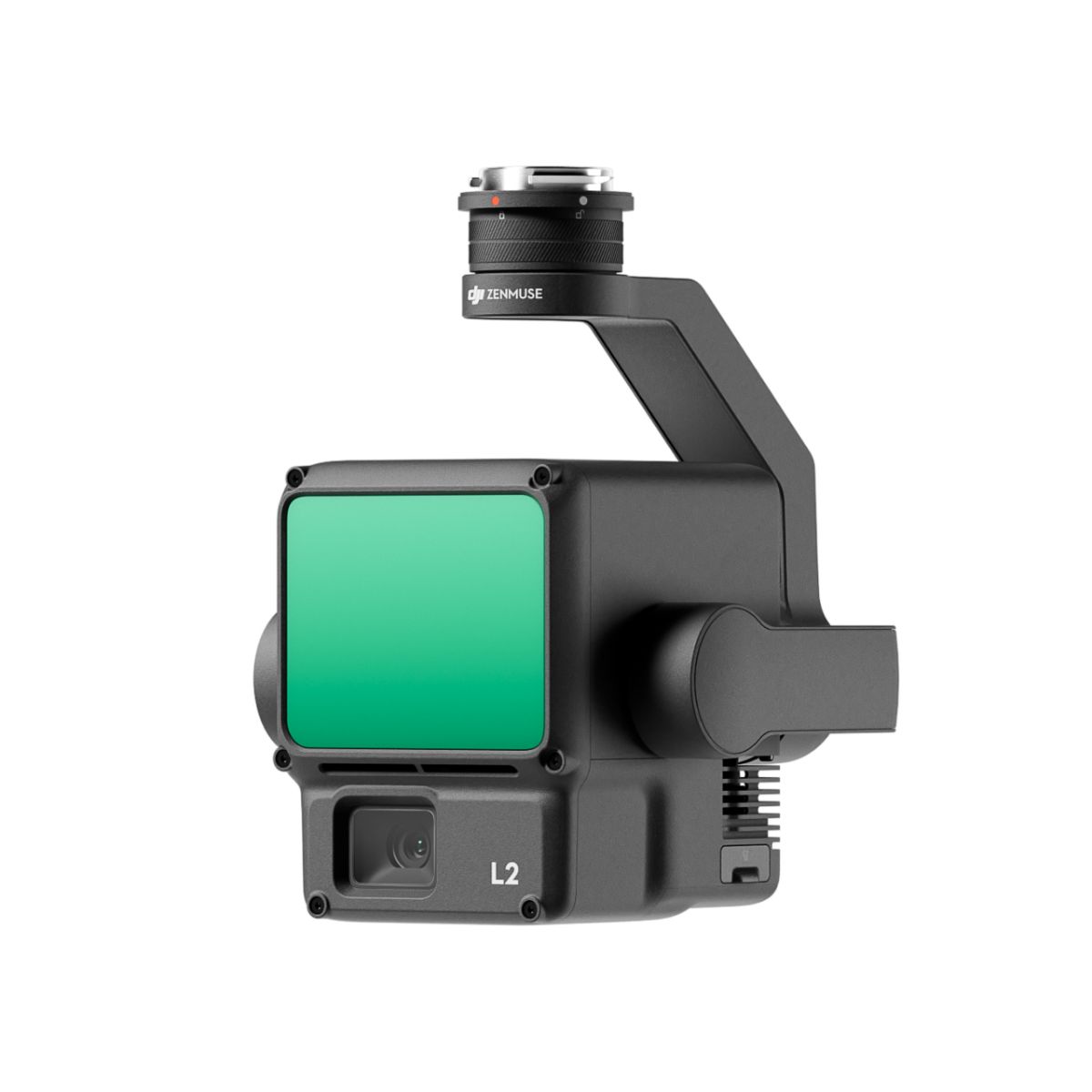

DJI ZenmuseL2

Высокая точность

Объединив GNSS и высокоточную систему IMU собственной разработки, это решение обеспечивает точность по вертикали 4 см и точность по горизонтали 5 см. ^[1]

Исключительная эффективность

Он готов к работе сразу после включения и может собирать данные облака точек с площади 2,5 км² за один полет. ^[2]

Увеличение дальности обнаружения на 30%

L2 достигает дальности обнаружения до 250 м (отражательная способность 10%, 100 клк) и 450 м (отражательная способность 50%, 0 клк). ^[3] Стандартная рабочая высота теперь увеличена до 120 метров.

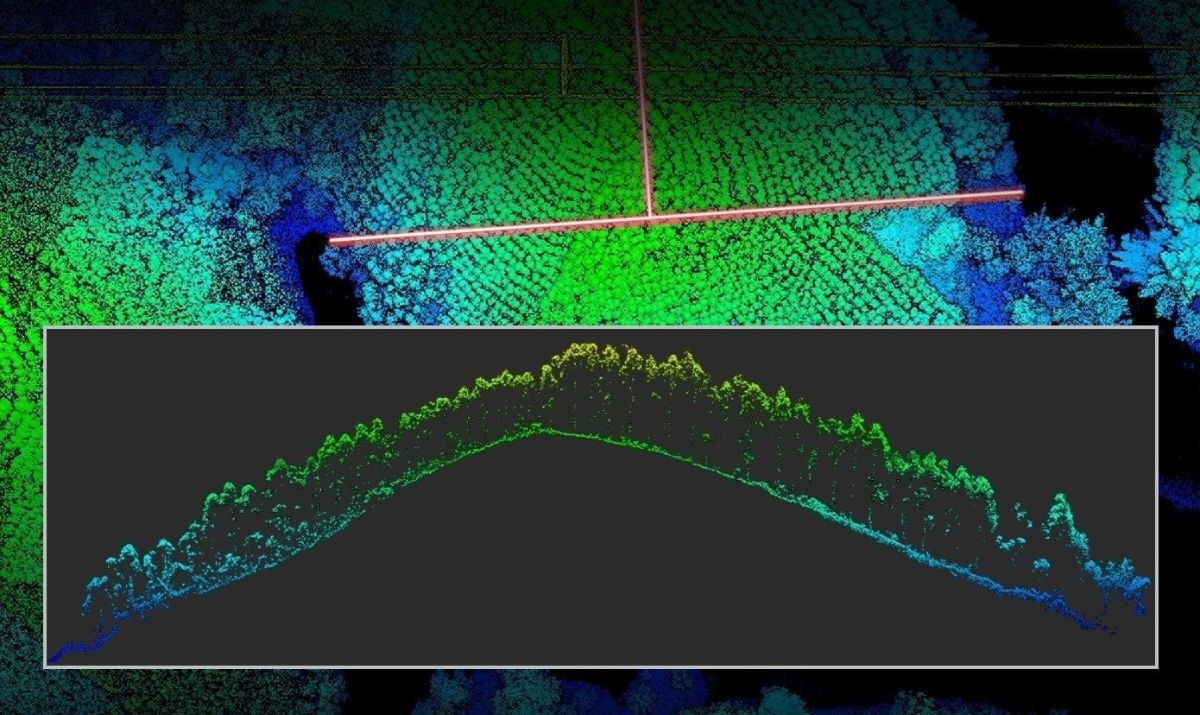

Превосходное проникновение

Имея размер пятна 4×12 см на расстоянии 100 м, что составляет лишь пятую часть от размера L1, L2 не только обнаруживает более мелкие объекты и предоставляет более подробные модели, но и может генерировать ЦМР.

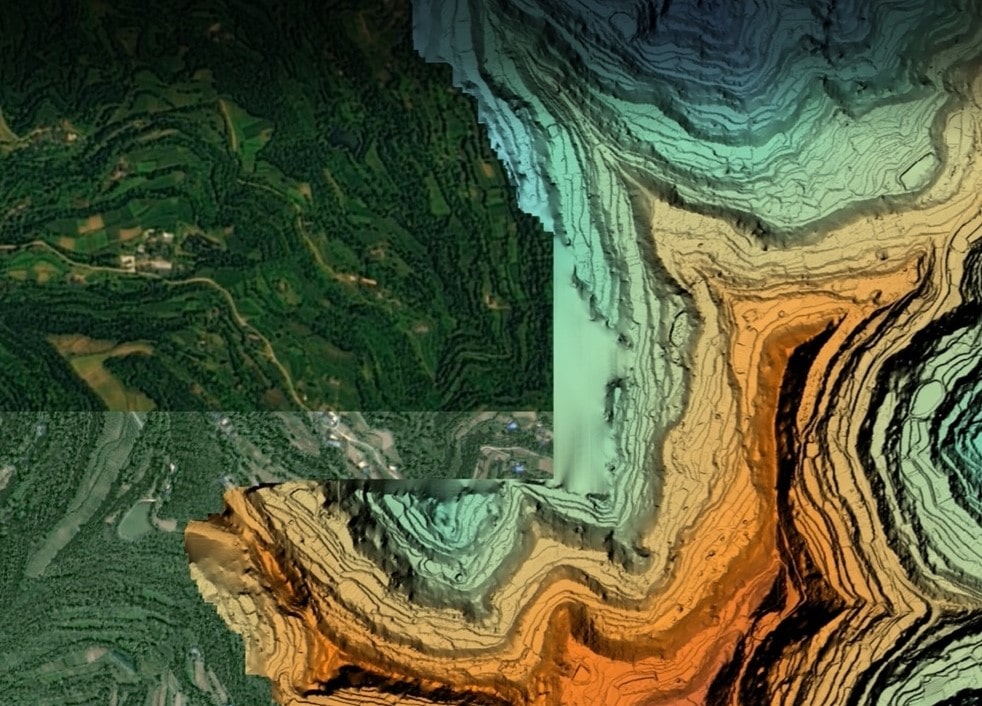

Обработка в один клик на DJI Terra

Создавайте трехмерную модель облака точек стандартного формата одним щелчком мыши, а также ЦМР. Качество облака точек также можно анализировать в DJI Terra.

Облако точек LiveView

Поддерживается три режима отображения: RGB, облако точек и параллельное отображение облака точек/RGB. Быстро просмотрите записанную трехмерную модель облака точек ^[4], чтобы отслеживать прогресс в реальном времени.

Измерено в следующих условиях в лабораторной среде DJI: Измерено в следующих условиях в лабораторной среде DJI: Zenmuse L2 установлен на Matrice 350 RTK и включен. Использование зоны маршрута DJI Pilot 2 для планирования маршрута полета (с включенной функцией калибровки IMU). Использование повторного сканирования с RTK в статусе FIX. Относительная высота была установлена 150 м, скорость полета 15 м/с, угол наклона подвеса -90°, длина каждого прямого участка маршрута полета составляла менее 1500 м. Поле содержало объекты с очевидными угловыми особенностями и использовало открытые контрольные точки на твердом грунте, соответствующие модели диффузного отражения. DJI Terra использовалась для постобработки с включенной функцией «Оптимизировать точность облака точек». В тех же условиях, когда опция «Оптимизировать точность облака точек» отключена, точность по вертикали составляет 4 см, а точность по горизонтали — 8 см.
Измерено, когда Zenmuse L2 установлен на Matrice 350 RTK со скоростью полета 15 м/с, высотой полета 150 м, коэффициентом бокового перекрытия 20 %, включенной калибровкой IMU, отключенной оптимизацией высоты и отключенным отслеживанием рельефа местности.
Представленные данные являются типичными значениями. Измерения проводились с использованием плоской цели размером больше диаметра лазерного луча, перпендикулярным углом падения и видимостью в атмосфере 23 км. В условиях низкой освещенности лазерные лучи могут достичь оптимальной дальности обнаружения. Если лазерный луч попадает более чем в одну цель, общая мощность лазерного передатчика делится и достижимая дальность уменьшается. Максимальная дальность обнаружения составляет 500 м.
3D-модель обработана методом разреженного представления.

Характеристики:

1. Основные характеристики

Модель	Zenmuse L2
Мощность	28 Вт (типичное) 58 Вт (макс.)
Размер	155×128×176 мм (Д×Ш×В)
Вес	905±5 г
Рабочая температура	от -20° до 50° С
Температурный диапазон хранения	От -20° до 60° C
Поддерживаемые модели	Matrice 300 RTK (требуется DJI RC Plus) Матрица 350 РТК

2. Подвес

Стабилизация	3-осевая (наклон, поворот, сгибание)
Диапазон угловых вибраций	0,01°
Механический диапазон углов вращения	Наклон: от -143° до +43°. Панорамирование: ±105°
Крепление	Съемный DJI SKYPORT

3. Камера

Сенсор	4/3 CMOS, эффективное количество пикселей: 20 МП
Объектив	Угол обзора: 84°. Эквивалент формата: 24 мм. Диафрагма: f/2,8-f/11. Точки фокусировки: от 1 м до ∞ (с автофокусировкой).
Выдержка	Механический затвор: 2-1/2000 с. Электронный затвор: 2-1/8000 с. Количество выдержек 200000.
ISO	Видео: 100-6400. Фото: 100-6400.
Размер изображения	5280×3956 (4:3)
Поддерживаемые файловые системы	exFAT
Режимы фотосъемки	Одиночный снимок: 20 МП. Временное: 20 МП. Временной интервал JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 с. RAW/JPEG + RAW. Временной интервал: 2/3/5/7/10/15/20/30/60 с
Максимальный битрейт видео	4К: 85 Мбит/с. FullHD: 30 Мбит/с.
Поддерживаемые форматы файлов	Фото - JPEG/DNG (RAW). Видео - MP4 (MPEG-4 AVC/H.264)
Разрешение видео	4K: 3840×2160 при 30 кадрах в секунду. Full HD: 1920×1080 при 30 кадрах в секунду. Кодек H.264

4. Визуальное позиционирование

Диапазон обнаружения препятствий	450 м при отражательной способности 50%, 0 клк \| 250 м при отражательной способности 10%, 100 клк
Угол обзора	Шаблон повторяющегося сканирования: по горизонтали 70°, по вертикали 3°. Неповторяющаяся схема сканирования: по горизонтали 70°, по вертикали 75°.
Частота	Частота излучения лазерного импульса 240 кГц. Частота обновления IMU 200 Гц..

5. Совместимые карты MicroSD

Модели	Lexar 1066x 64GB U3 A2 V30 microSDXC \| Lexar 1066x 128GB U3 A2 V30 microSDXC \| Kingston Canvas Go! Plus 128GB U3 A2 V30 microSDXC \| Lexar 1066x 256GB U3 A2 V30 microSDXC

6. Лазерный дальномер

Диапазон измерения	Размер лазерного пятна - Горизонтально 4 см, вертикально 12 см на 100 м (по полувысоте)
Точность измерений	2 см @ 150 м

7. Лидар

Диапазон обнаружения	Минимальный - 3 м
Диапазон точности	Горизонтально: 5 см @ 150 м \| Вертикально: 4 см @ 150 м. Расхождение лазерного луча - Горизонтальное 0,2 мрад, вертикальное 0,6 мрад
Длина волны лазера	905 нм
Мощность	Максимальная мощность излучения лазерного импульса в течение 5 наносекунд 46,718 Вт
Надежность лазера	Лазерная безопасность: класс 1 (МЭК 60825-1:2014). Доступный предел выбросов: (AEL) 233,59 нДж
