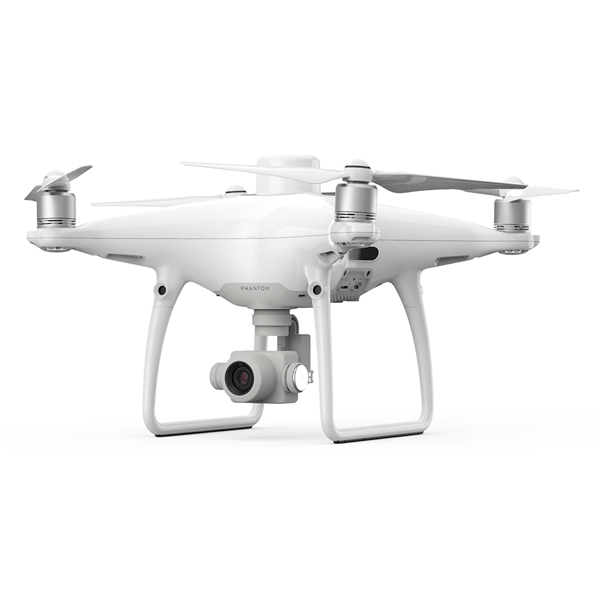

Квадрокоптер DJI Phantom 4 RTK Combo

Артикул: 238149
20 МП 1" CMOS датчик
Поддержка мобильного SDK
Система передачи OcuSync 2.0
Совместимость с мобильной станцией D-RTK 2
Cистема TimeSync
Приложение GS RTK
Консультация по промышленным решениям
Закажите звонок и мы предложим решение!
Заказать звонок
Описание товара

Phantom 4 RTK

Фантастический интеллект. Высокая точность.

Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.

Картография нового поколения

DJI полностью переосмыслила технологию дронов и достигла нового стандарта точности. Phantom 4 RTK предоставляет данные с точностью до сантиметра с использованием небольшого количества точек маршрута.

Точность позиционирования в горизонтальной плоскости:

1 см + 1 мд

Точность позиционирования в вертикальной плоскости:

1,5 см + 1 мд

Абсолютная точность фотограмметрической модели в горизонтальной плоскости:

5 см*

(*При полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см)

Позиционирование с точностью до сантиметра

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.

Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.

Сбор точных данных с TimeSync

Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.

Точная система обработки изображений

Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

Применение в картографии

Phantom 4 RTK от DJI – дрон для эффективного картографирования, поддерживающий различные способы управления и бесплатные технологии.

Специальное приложение

Новое приложение DJI GS RTK и пульт со встроенным экраном оптимизирует управление дроном при выполнении картографических задач и в других сценариях сбора данных. Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Photogrammetry» (фотограмметрия) и «Waypoint Flight» (полет по точкам).Ультраяркий встроенный 5,5-дюймовый экран дает пилотам хороший обзор и возможность эффективного планирования задач.

Приложения сторонних производителей

Пульт управления SDK дает пилотам Phantom 4 RTK доступ к лучшей экосистеме приложений для дронов - как от DJI, так и от сторонних производителей. Для использования полного потенциала Phantom 4 RTK вы можете установить поддерживаемое приложения с мобильным SDK от DJI, просто подключив к пульту совместимое устройство на базе Android или iOS.

Система передачи OcuSync

Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.

Совместимость с мобильной станцией D-RTK 2

Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.

Начните составлять карты прямо сейчас!

Приложение GS RTK и легкий способ сбора данных (сеть RTK или мобильная станция D-RTK 2) – все что нужно пилоту для выполнения задач из области геодезии, картографии и инспекций.


Характеристики:
1. Летательный аппарат
Взлетный вес 1391 гр
Размер 350 мм
Макс. скорость набора высоты 6 м/с (автоматический полет), 5 м/с (ручное управление)
Макс. скорость снижения 3 м/с
Макс. скорость 50 км/ч (Р-режим), 58 км/ч (А-режим)
Макс. высота полета 6000 м
Макс. время полета до 30 мин
Уровень пользователя для профессионалов
Режим GPS GPS / ГЛОНАСС
Точность зависания RTK включен и работает правильно: Вертикальная и горизонтальная: +/-1.5 м; RTK отключен: вертикальная: +/-0.1 м (вкл. Vision Positioning) или +/-0.5 м (только GPS), горизонтальная: +/-0.3 м (вкл. Vision Positioning) или +/-1.5 м (только GPS)
Мощность передатчика (EIRP) 2.400 - 2.483 ГГц: 20 дБм (CE)
Рабочая частота 2.400 - 2.483 ГГц
Смещение положения изображения Положение центра камеры относительно центра фаз встроенной антенны D-RTK под осью корпуса БПЛА: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. Положительные оси x, y и z корпуса самолета указывают соответственно вперед, вправо и вниз по воздуху.
2. Подвес
Стабилизация 3-осевая (наклон, поворот, сгибание)
Контролируемый диапазон Наклон: от -90° до +30°
Макс. контролируемая угловая скорость Наклон: 90 °/с
Угловая точность управления ± 0.02°
3. Пульт дистанционного управления
Рабочая частота 2.400 ГГц - 2.483 ГГц
Дальность передачи сигнала FCC: 7000 м, CE: 5000 м (без препятствий и помех)
Дисплей 5.5-дюймовый экран, 1920 × 1080, 1000 кд / м², Android-система Память 4G RAM + 16G ROM
Рабочая температура 0 ~ 40 °C
Аккумулятор 6000 мАч LiPo 2S
Мощность передатчика (EIRP) 2.4 ГГц; FCC: 26 дБм, CE: 20 дБм
Выходная мощность 16 Вт
Рабочее напряжение 1.2 A при 7.4 В
Крепление для мобильного устройства планшет/смартфон
Поддерживаемые типы USB портов USB
4. Аккумулятор
Емкость 5870 мАч
Напряжение 15.2 В
Тип LiPo 4S
Вес 468 гр
Энергоемкость 89.2 Вт/ч
Диапазон температур зарядки -10 ~ 40 °C
Макс. мощность зарядки 160 Вт
Рабочая температура -20 ~ 40 °C
5. Зарядное устройство
Напряжение 17.4 В
Номинальная мощность 160 Вт
6. Камера
Число эффективных пикселей 20 Мп
Сенсор 1” CMOS
Объектив угол обзора 84°: 8.8 мм / 24 мм (35-мм эквивалент), f/2.8-f11, фокус от 1м до ∞
Выдержка Электронный: 8 - 1/8000 с, Механический: 8 - 1/2000 с
ISO Видео: 100-3200 (авто), 100-6400 (ручной); Фото: 100-3200 (авто), 100-12800 (ручной)
Размер изображения 4864×3648 (4:3), 5472×3648 (3:2)
Режимы видеосъемки H.264, 4K: 3840×2160 (30p)
Поддерживаемые форматы файлов FAT32 (≤ 32 Гбайт) или exFAT (> 32 Гбайт), JPEG, MOV
Поддержка карт памяти micro SD, максимальный объем: 128 Гб, Class 10 или UHS-1
Рабочая температура 0 ~ 40 °C
7. Визуальное позиционирование
Максимальная скорость ≤ 50 км/ч (на высоте 2 м над землей)
Диапазон высоты 0 - 10 м
Рабочий диапазон 0 - 10 м
Рабочая среда поверхности с четкой структурой и хорошим освещением (> 15 люкс)
В коробке

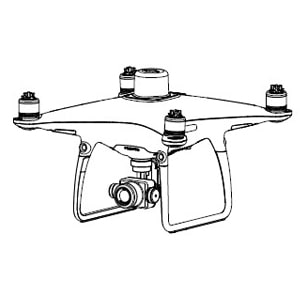

Квадрокоптер DJI Phantom 4 RTK
Квадрокоптер DJI Phantom 4 RTK
1 шт.

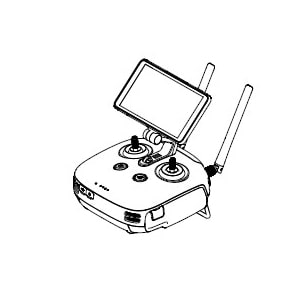

Пульт дистанционного управления
Пульт дистанционного управления
1 шт.

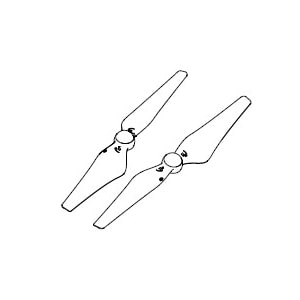

Пропеллеры
Пропеллеры
4 пары

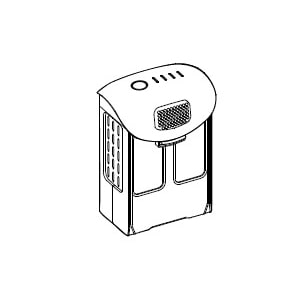

Аккумулятор Intelligent Flight Battery
Аккумулятор Intelligent Flight Battery
2 шт.

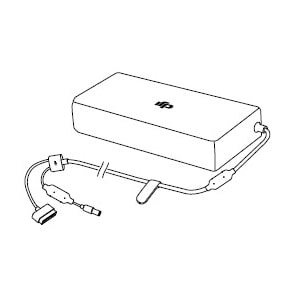

Адаптер питания переменного тока
Адаптер питания переменного тока
1 шт.

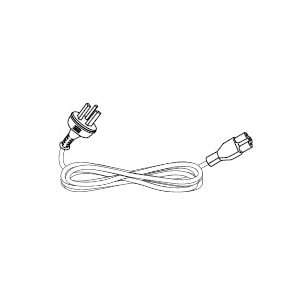

Кабель питания переменного тока
Кабель питания переменного тока
1 шт.

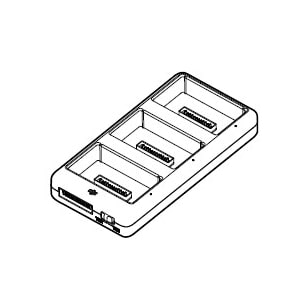

Зарядный концентратор для аккумулятора Intelligent Flight Battery
Зарядный концентратор для аккумулятора Intelligent Flight Battery
1 шт.

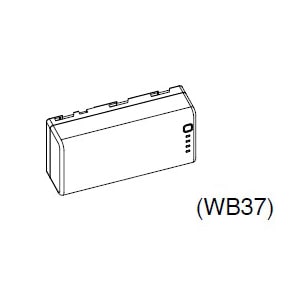

Аккумулятор Intelligent Battery для пульта дистанционного управления
Аккумулятор Intelligent Battery для пульта дистанционного управления
1 шт.

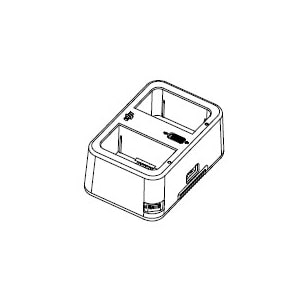

Зарядный концентратор для аккумулятора Intelligent Battery
Зарядный концентратор для аккумулятора Intelligent Battery
1 шт.

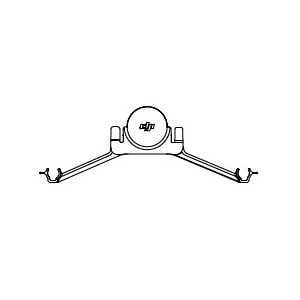

Фиксатор стабилизатора
Фиксатор стабилизатора
1 шт.

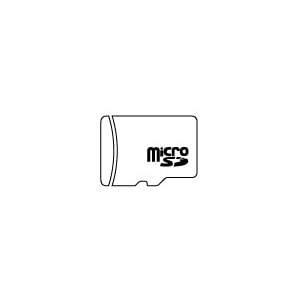

Карта памяти MicroSD
Карта памяти microSD
1 шт.

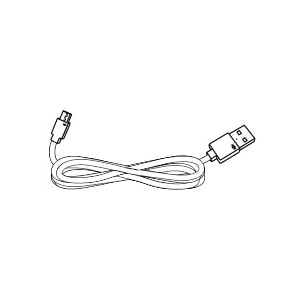

Кабель Micro-USB
Кабель Micro-USB
1 шт.

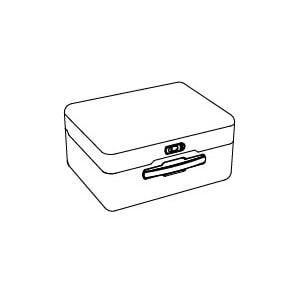

Контейнер для переноски
Контейнер для переноски
1 шт.

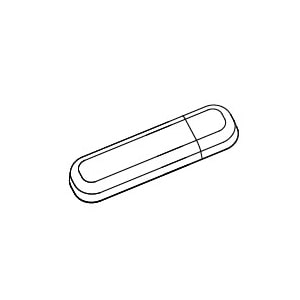

Модем
Модем
1 шт.

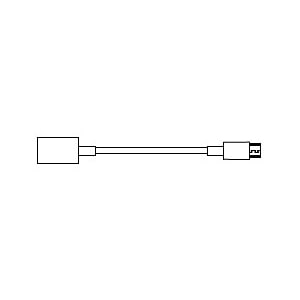

Кабель USB-C OTG
Кабель USB-C OTG
1 шт.

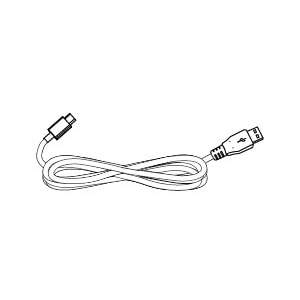

Кабель USB-C
Кабель USB-C
1 шт.

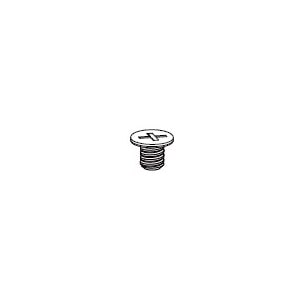

Винт с крестообразным шлицем
Винт с крестообразным шлицем
2 шт.
Руководства
Руководства
