Автоматизация промышленных инспекций. DJI Dock

Только представьте: одна простая инновация способна сэкономить до 90% сил и времени и полностью автоматизировать рабочие процессы, как и устранить риски работы на труднодоступных, удаленных местах или высотных объектах. Мы говорим о беспилотных летательных аппаратов, чье появление ознаменовало собой переход на новый виток развития промышленного сектора. Дроны позволяют охватывать большие пространства, выполняя многие задачи в удобном формате без пилота. Автоматизацию производств повысило еще одной устройство, которое разработали инженеры DJI — это стационарная док-станция DJI Dock. О ней мы и поговорим сегодня.

Сразу надо сказать, рабочий инструмент DJI Dock был представлен вместе с серией беспилотников DJI Matrice 30 (M30) весной 2022 года. И хотя устройство еще не попало в широкое использование в мире, ожидается, док-станция станет незаменимым решением. Даже с точки зрения, что в первую очередь она повышает автоматизацию процессов, а уже затем является универсальным устройством для хранения, зарядки и эксплуатации дрона.

Ведь действительно, одной из причин, почему в России присутствует отставание в использовании БПЛА и решений на их основе, как раз отсутствие решения, которое могло бы упростить рабочие процессы, перевести их на более удаленный и автоматизированный процесс. А еще если до вчерашнего дня едва ли кто-то мог представить, что для беспилотников может существовать свой “дом” и одновременно удаленный компьютер для управления, то сегодня мы его видим. Но не будем забегать вперед. Разберем все по-порядку.

Особенности DJI Dock

  • Док-станция от DJI — это решение типа “дрон в коробке” для автоматического выполнения регулярных рабочих вылетов в автоматическом режиме;
  • Инструмент особо прочный, устойчив к атмосферным воздействиям и полностью программируемый;
  • DJI Dock включает в себя технологии метеоизмерения (метеостанция), модуль RTK и расширенные функции резервирования;
  • Устройство совместимо с серией дронов Matrice 30 (возможно, в будущем будет совместимо с другими устройствами) и обеспечивает высокие летные характеристики и широкие возможности сбора и обработки данных.

Сама идея посадочной платформы для дронов не нова. Эту технологию пытались разработать инженеры многих стран. Основные требования, чтобы инструмент мог хранить и защищать от внешних факторов беспилотник, дозаряжать его при необходимости, автоматически запускать для старта или продолжения миссий, приземлять и при этом работать на хорошем удалении. И действительно, во многом уже были ранее разработаны и представлены в мире различные устройства этого типа. DJI не остались в стороне, разработав собственный продукт.

Итак, док-станция DJI Dock разработана как продукт, который может работать 24 на 7 без перерывов на обед… на ночное время, плохую погоду и другие факторы. Принцип работы прост. Беспилотник выполняет миссию, дальше при снижении уровня батареи летит и приземляется на платформу. Там происходит автоматическая быстрая дозарядка за 25 минут, после чего можно продолжать работать. Станция вмещает в себя один беспилотник, но может работать с неограниченным количеством устройств. Количество дронов, необходимые задачи прописываются в рабочей программе DJI FlightHub 2. В приложении можно задавать траектории полета, менять маршруты, удаленно следить за ходом работ, получать и передавать собранные данные на стационарный компьютер в режиме реального времени. Док-станция очень приспособлена к работе в сложных условиях. Степень защиты составляет IP55 от воды, пыли, грязи, проникновения любых частиц, в том числе в открытом виде устройства. Рабочий температурный диапазон составляет от -35 градусов до +50°C.

Важно упомянуть одну деталь. Док-станция может постоянно хранить в себе беспилотник. При этом его батарея будет постоянно поддерживаться на безопасном уровне 50%. Быстрое развертывание займет всего 25. Это может быть время подъезда рабочей группы к месту дислокации. Режим оповещения держит Matrice 30 заряженным на уровне 90%, что обеспечивает повышенную готовность перед выполнением миссии.

Основные характеристики

Как уже было сказано, док-станция включает в себя встроенные датчики и технологии, позволяющие использовать док-станцию автономно и круглосуточно. Полный набор включает в себя:

  • встроенную метеостанцию;
  • видеокамеру наблюдения;
  • модуль базовой станции RTK;
  • порт для подключения 4G модуля;
  • четыре встроенные антенны;
  • технологию резервирования основных блоков.

Работает инструмент в привязке с программой DJI FlightHub 2 для удаленного управления. Встроенная метеостанция позволяет следить за погодными условиями, планировать задачи в соответствии с этим. Информация о текущих условиях, а также анализ погоды всегда будут поступать пилоту на пульт управления. Эту функцию можно и отключить, тогда станция будет самостоятельно принимать решения, когда беспилотнику лучше не летать.

В верхней части док-станции расположена камера видеонаблюдения с широким углом обзора и вращающимся механизмом для контроля территории со всех сторон. Трансляция может вестись как в реальном времени, так и по заданным параметрам.

Модуль RTK необходим, как понятно, для более точного позиционирования в пространстве. Это особенно важно при инспекции геодезических объектов, в карьерах, при разведке и с точки зрения безопасности, когда необходимы данные с максимальной точностью.

Если мы говорим о промышленных операциях, зачастую специалистам приходится работать в местах с неустойчивым сигналом или вовсе там, где он не проходит. На этот случай инженеры DJI разработали сразу два решения: встроенные чтение антенны с передатчиком OcuSync 3 Enterprise, который обеспечивает поддержание связи в местах с ограничениями или нестабильным сигналом, а также физический разъем для подключения модуля 4G связи. Это также удобнее, если работа осуществляется на закрытых объектах, где связь осуществляется только внутренняя.

Наконец, интеллектуальная технология резервирования блоков. Любые нештатные ситуации, аварийная поломка, выход из строя оборудования влечет за собой часто большие проблемы. Технология резервирования была впервые представлена компанией-разработчиком вместе с выходом платформы DJI Matrice 300 RTK. Она перенеслась на новый M30, а также теперь этим оснащена и док-станция DJI Dock. Станция имеет резервирование метеорологической станции, аварийную батарею, когда сможет поддерживать питание устройства, основной блок.

Как работает станция

DJI Dock предусмотрена для круглосуточной работы. Транспортировка и развертывание инструмента не занимает много времени. Модель весит 90 килограмм, занимает пространство на одном квадратном метре, а для установки впервые станции нужны только четыре болта для закрепления на поверхности земли. Работает станция от источника питания, затем нужно подключить интернет или модуль 4G сигнала и настроить связь с пультом.

Все уведомления о работе станции и M30 поступают пилоту на пульт управления. В это время не обязательно находиться рядом, нужна только стабильная связь между пультом и станцией в случае, если необходимо исправить текущие или поставить новые задачи. Технического обслуживания станция не требует. Система модульная, что позволяет легко ремонтировать ее или заменять модули.

Широкий радиус действия

В среднем чтобы покрыть рабочую площадь крупного нефтегазового объекта, достаточно 3 установок DJI Dock. Станция может работать в радиусе до 7 километров. Более приземленные цифры с учетом помех сигнала, особенностей рельефа, погодных условий — 5 километров. Время полета дрона составляет до 40 минут. Таким образом док-станции и БПЛА в количестве трех штук могут обеспечить бесперебойную работу предприятия.

Чтобы использовать несколько станций одновременно, достаточно внести информацию о них в программное обеспечение и подключить между собой.

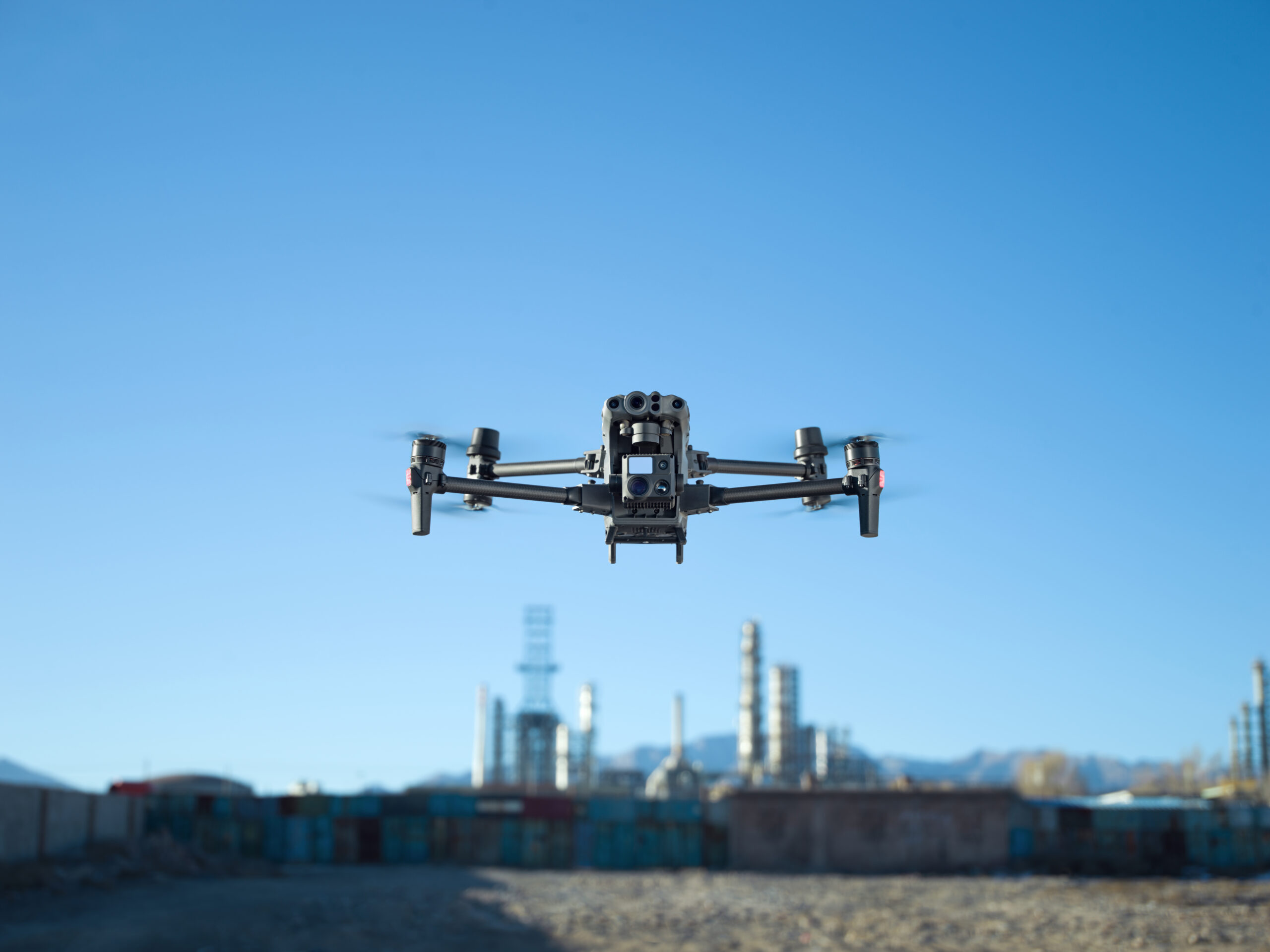

Дрон DJI Matrice 30 предназначен для промышленного использования. При полностью заряженном аккумуляторе длительность полета составляет 40 минут. Дрон способен выполнять задачи удаленностью до 7 км от зарядной платформы.
