Обновление DJI Modify V1.4: Улучшенный рабочий процесс редактирования облаков точек

В мире геопространственных данных и 3D-моделирования точность – это все. Данные облака точек, полученные с помощью LiDAR с воздуха или наземного сканирования, служат основой для множества приложений – от строительства и инфраструктуры до лесного хозяйства и инспекции линий электропередач.

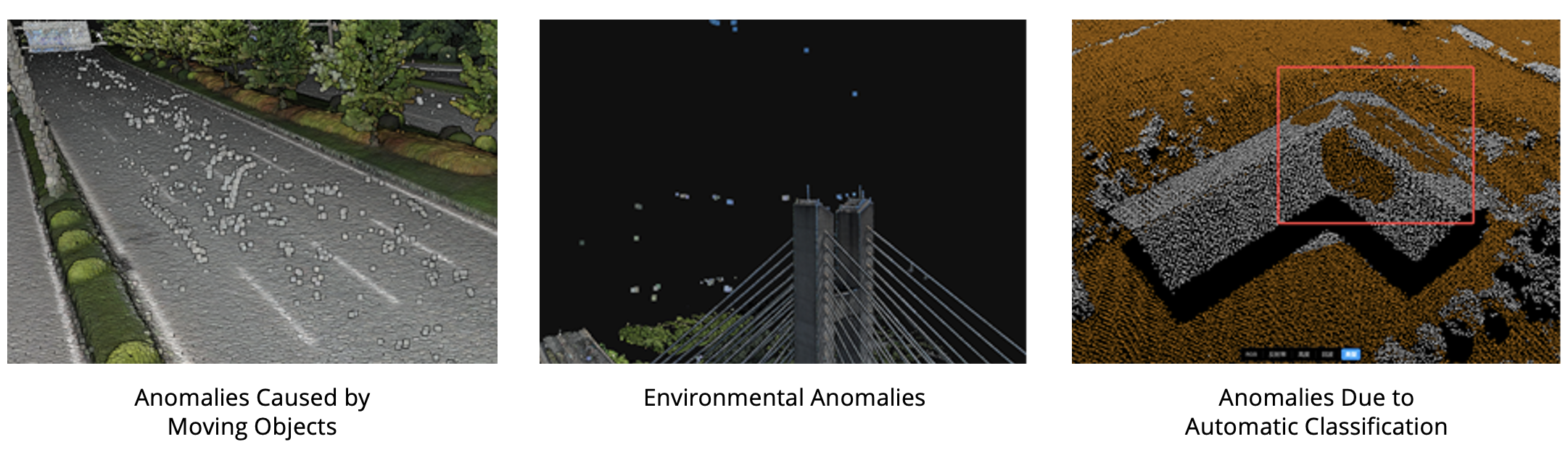

Однако из-за ограничений, связанных с характеристиками датчиков LiDAR и помехами окружающей среды, автоматически восстановленные облака точек могут содержать шумы или неправильно классифицированные элементы.

Эти проблемы часто требуют ручной постобработки для оптимизации.

Официальный релиз DJI Modify V1.4

Признавая наличие этих проблем, DJI представляет Modify V1.4, мощное обновление, которое изменит подход профессионалов к редактированию облаков точек. В нем реализован комплексный интеллектуальный рабочий процесс редактирования облаков точек. В нем представлены передовые инструменты предварительной обработки, интеллектуальные возможности редактирования, улучшенные форматы вывода и инструменты 3D-профилирования.

Эти функции помогают пользователям быстро и эффективно генерировать высококачественные, пригодные для анализа данные облака точек.

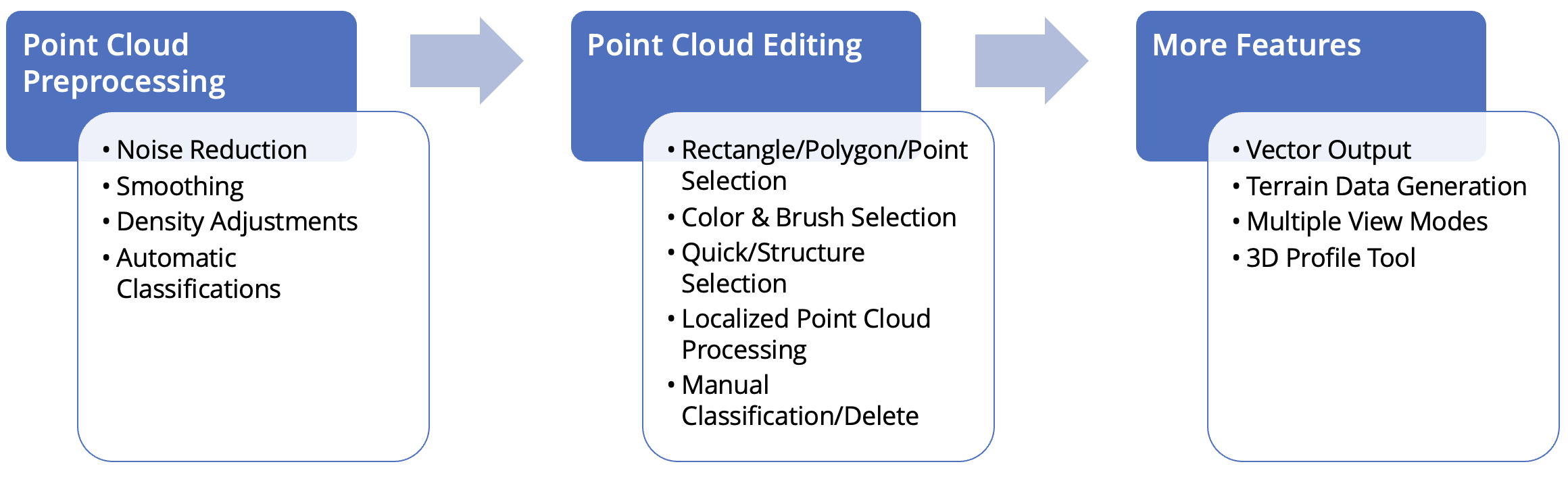

workflow

Обзор функций редактирования облака точек в DJI Modify

Предобработка облака точек

Импорт LAS-файлов

        DJI Modify поддерживает плавное редактирование сверхкрупномасштабных данных облака точек, с максимальным количеством 4,2 миллиарда точек в LAS-файле. Он может загружать файлы облаков точек в объеме, не превышающем половины доступной системной памяти. Например, при 30 Гб доступной оперативной памяти можно загрузить около 15 Гб данных облака точек.

          Программа совместима с различными источниками данных LAS, включая данные, полученные в результате воздушной LiDAR-съемки и наземного сканирования.

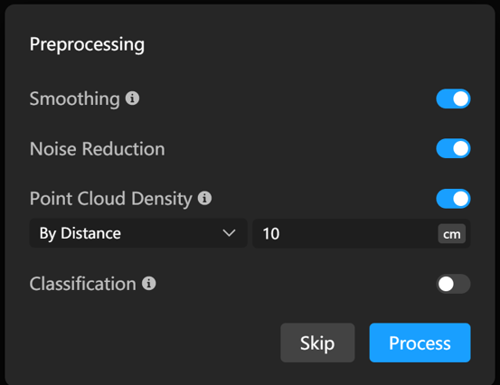

          Сглаживание, шумоподавление и корректировка плотности

          После создания нового проекта и выбора файла данных облака точек LAS, DJI Modify может выполнить сглаживание, шумоподавление и корректировку плотности облака точек на данных LAS, повышая общее качество облака точек с помощью автоматизированных алгоритмов.

          Предварительная обработка облака точек

          Автоматическая классификация облака точек

          DJI Modify использует интеллектуальные алгоритмы классификации для автоматического распределения точек по категориям, включая:

          • Земля
          • Озеленение
          • Строения
          • Провода
          • Электрические башни
          • Динамические объекты
          • Автомобили

          Automatic Point Cloud Classification (GIF)Автоматическая классификация облака точек (GIF)

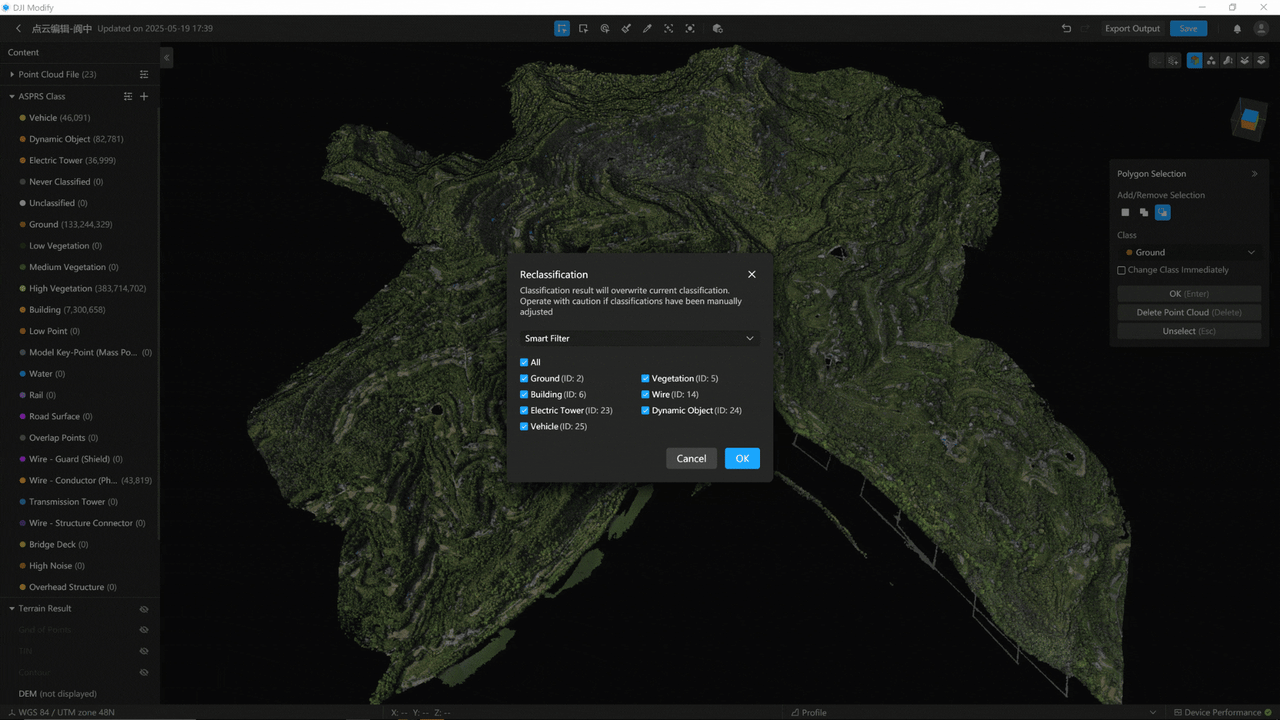

          Программа также поддерживает реклассификацию или классификацию местности после импорта облаков точек.

          • Интеллектуальная классификация: идеально подходит для городских сцен или сцен с несколькими зданиями, поддерживает земляные работы или съемку местности.
          • Классификация рельефа: отделяет наземные точки от не наземных.

          ReclassificationРеклассификация

          Интеллектуальное редактирование облаков точек

          Многочисленные возможности просмотра

          DJI Modify использует запатентованную систему рендеринга облака точек для плавного 3D-редактирования. Режим отображения EDL (Eye-Dome Lighting) улучшает видимость точечных структур.

          Он поддерживает несколько вариантов просмотра:

          • RGB Classification
          • Elevation
          • Reflectivity
          • Number of Returns
          • RGB Overlaid on Classification

          Вид модели также может отображать как систему координат, так и координаты точек под курсором.

          Multiple Viewing Options (Video)

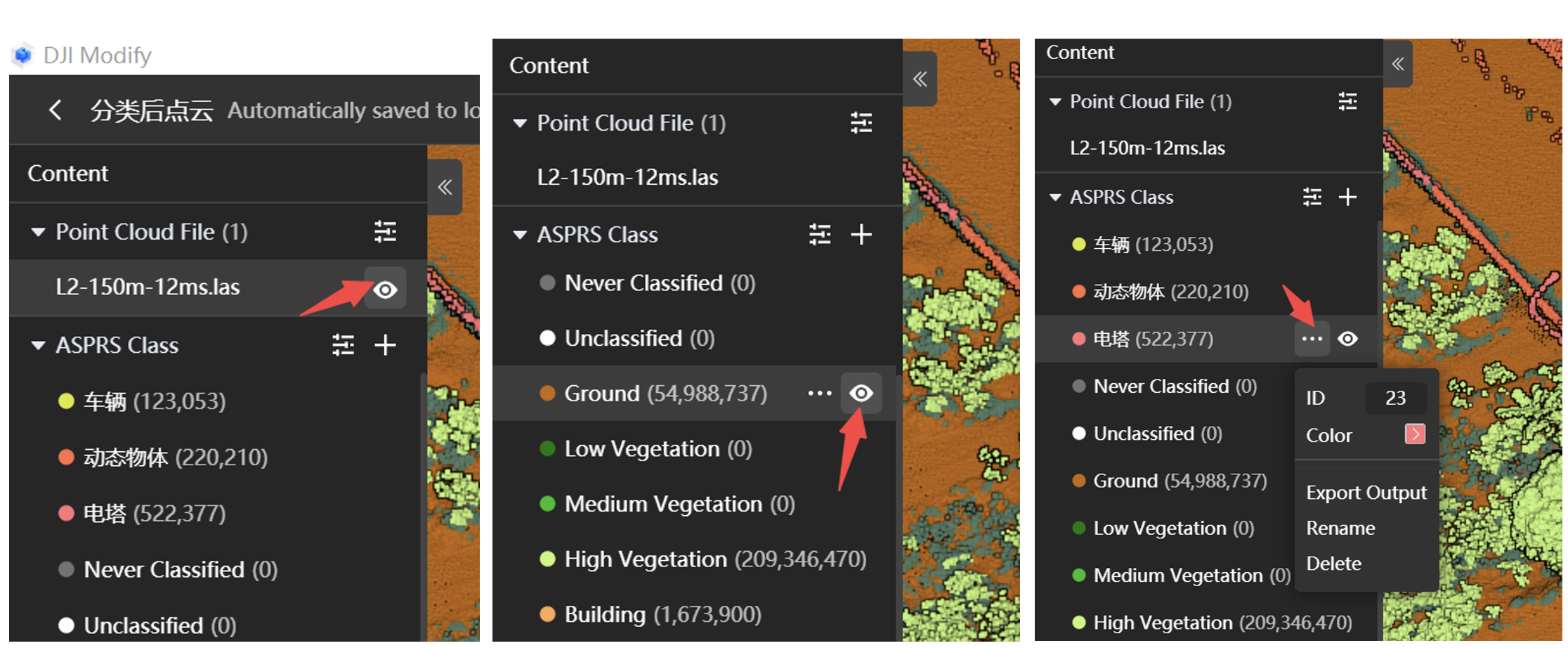

          Пользователи также могут скрывать или отображать слои облака точек и определенные классификации.

          Каждый класс поддерживает пользовательский идентификатор, цвет, переименование, удаление и экспорт.

          Hide/Display

          Скрыть/отобразить

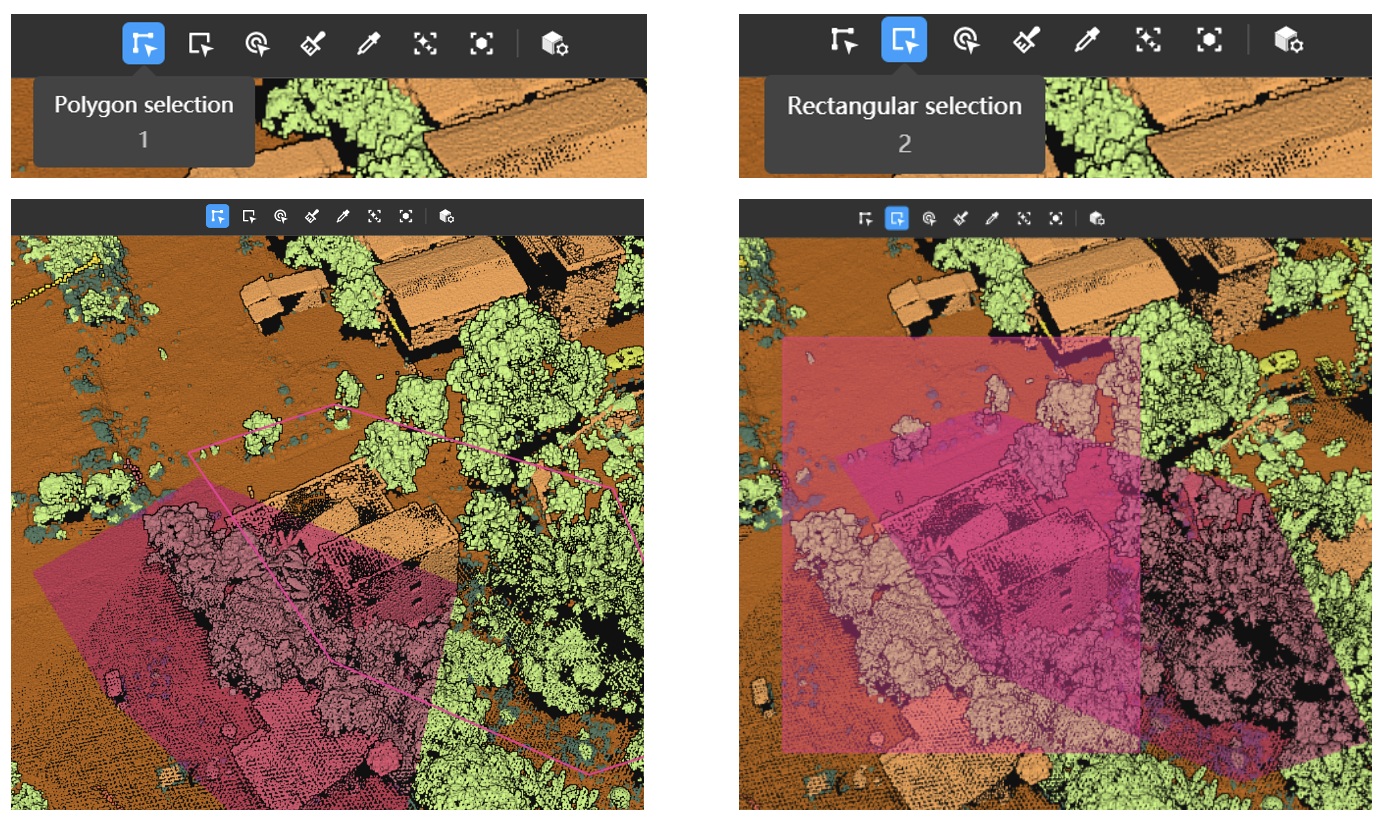

          Прямоугольник/полигон/выделение точек

          Поддерживает инструменты выделения полигонов, прямоугольников и точек. Инструменты “Многоугольник” и “Прямоугольник” используют перспективное выделение, захватывая все точки перед окном выделения.

          Выделенные точки можно локально редактировать или удалять.

          Rectangle/Polygon Selection

          Выделение прямоугольников/полигонов

          Выбор цвета и кисти

          • Выбор цвета: Позволяет выбирать точки с одинаковыми значениями RGB на основе заданного допуска – идеальное решение для выделения объектов, совпадающих по цвету.

          Выбор цвета (видео)

          • Выбор кисти: Свободное выделение с помощью настраиваемого радиуса кисти, идеально подходящее для неровных поверхностей и ручной доработки.

          Выделение кистью (видео)

          Быстрое выделение

          Для облаков точек, которые уже были автоматически классифицированы, пользователи могут быстро выбрать определенные классы (например, линии электропередач, столбы, деревья) одним щелчком мыши.

          Это особенно полезно для эффективного исправления неправильно классифицированных данных.

          Быстрый выбор (видео)

          Выбор структуры

          Использует интеллектуальные алгоритмы для определения и выбора плоских структур (земля, крыши, стены) и линейных элементов (столбы электропередачи, провода) для поддержки локализованного интеллектуального редактирования.

          Выбор структуры – крыши (видео)

          Локальная обработка облака точек

          Пользователи могут выбрать определенную область для применения шумоподавления, сглаживания или понижения дискретизации для оптимизации качества данных при уменьшении размера файла.

          Шумоподавление (видео)

          Дополнительные функции

          Инструмент 3D-профилирования

          Этот важный инструмент анализа позволяет нарезать модели облака точек для таких задач, как:

          • Оценка проникания
          • Точный анализ
          • Инспекция ЛЭП
          • Оценка рельефа и лесного хозяйства

          Инструмент 3D-профилирования (видео)

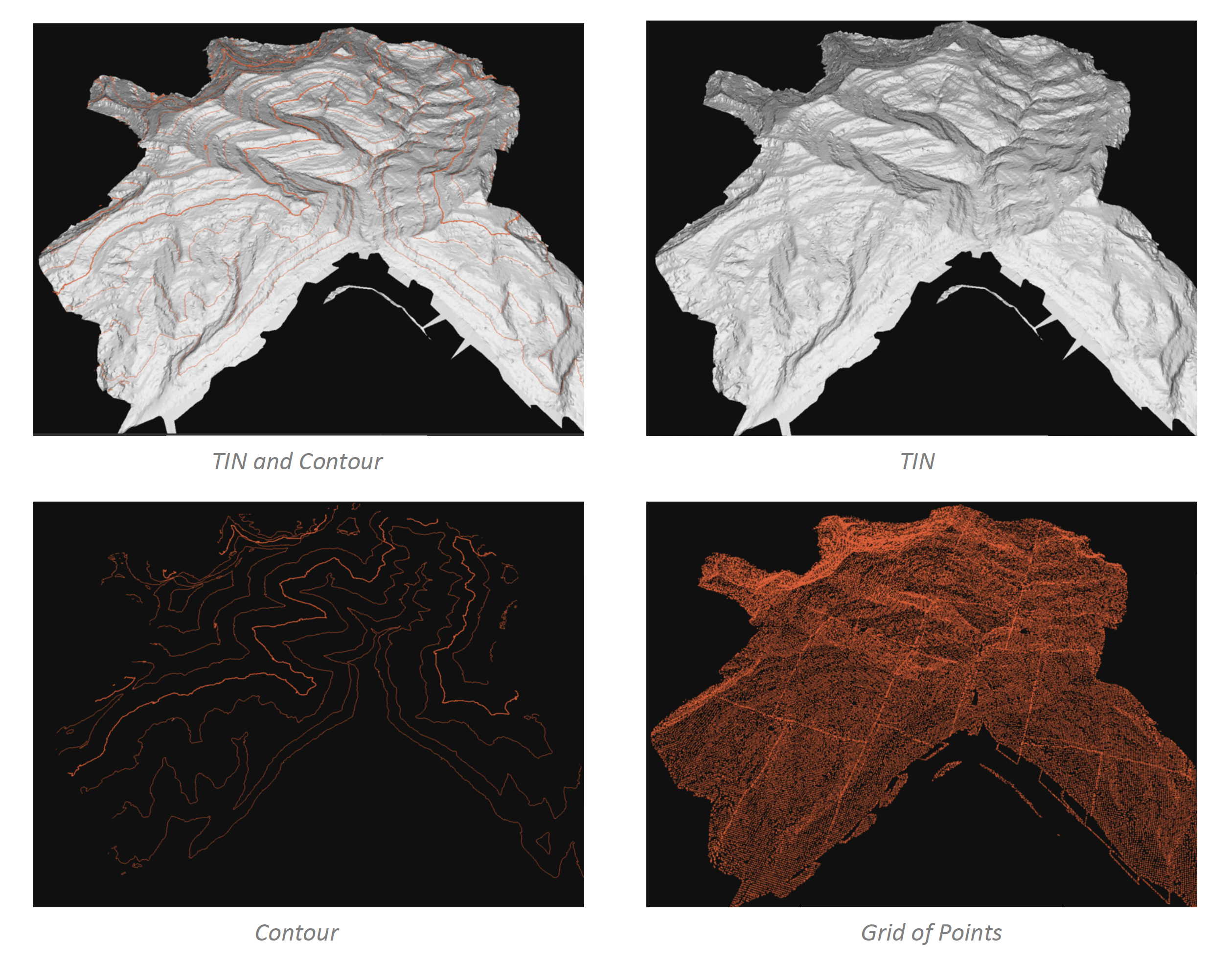

          Векторный вывод

          Из уточненного облака точек DJI Modify может генерировать:

          • Цифровые модели рельефа (DEMs)
          • Контурные TIN (Triangulated Irregular Network)
          • Точки сетки

          Эти результаты могут быть напрямую импортированы в программное обеспечение CAD или GIS длярасширенного анализа или промышленных рабочих процессов.

          Последние обновления по всей экосистеме программного обеспечения DJI

          DJI продолжает совершенствовать свои решения для 3D-реконструкции, предоставляя мощные инструменты для профессионального картографирования, геодезии и моделирования:

          • DJI Terra V4.5 теперь поддерживает:
            • Локальную кинематику PPK (Post-Processed Kinematics) для более широкого спектра корпоративных дроновНастраиваемые
            • параметры расстояния выборки грунта (GSD) для
            • 2D-картОграничения масштаба
            • задачи
            • при использовании снимков видимого светаDJI
          • Modify V1.4 представляет полностью интегрированный рабочий процесс редактирования облаков точек, предлагая интеллектуальные инструменты предварительной обработки, классификации и редактирования для эффективного уточнения данных.
          • DJI Terra API V1.3 добавляет функциональность для:
            • классификации наземных точекНестандартная
            • конфигурация GSD в задачах 2D-картографии

          Подробную информацию об этих обновлениях и все возможности программного пакета DJI можно найти на домашней странице программного обеспечения.
