Импорт данных дрона DJI в Trimble Business Center
Съемка с беспилотников – один из лучших методов получения информации об объекте. Разрешение данных, а также частота съемки позволяют получать ежедневные или еженедельные обновления на рабочей площадке. Эти данные можно импортировать и проанализировать в выбранной вами конечной платформе, после чего они будут преобразованы в карту и модель с помощью DJI Terra.
Это пошаговое руководство поможет вам импортировать карты и модели, снятые с помощью оборудования DJI Enterprise и обработанные с помощью DJI Terra. Ознакомьтесь с этими руководствами, если вам нужна помощь в захвате данных или их обработке.
Системы координат и проекции
Во-первых, обратите внимание, что Trimble Business Center может импортировать 3D-данные в виде облака точек с расширением файла .LAS. При обработке с помощью DJI Terra обязательно включите обработку 3D-модели, после чего должно появиться новое меню. Переключитесь на “Облако точек” и выберите тип файла LAS. Наконец, выберите систему координат, которую ваша команда использует в TBC.
ВАЖНО, ЧТОБЫ СИСТЕМЫ КООРДИНАТ В TERRA И TRIMBLE BUSINESS CENTER СОВПАДАЛИ.
Примечание: Хотя TBC поддерживает импорт 2D-карт с расширением файла .TIFF, измерения запасов должны проводиться на слое данных облака точек.
Еще одно важное замечание: убедитесь, что экспорт выполняется в той же проекции, которую вы используете в Trimble Business Center. DJI Terra поддерживает экспорт в местную и пользовательскую системы координат.
После обработки набора данных экспортируйте 3D-слои, просмотрев главный экран, выбрав проект и выбрав “Экспорт”. Убедитесь, что слои 3D-данных включены. 2D-карты также можно экспортировать для импорта в качестве базового слоя.
Найдите заархивированную папку с экспортом данных и извлеките файлы .las в новую папку. Затем откройте Trimble Business Center. После загрузки Trimble Business Center можно либо выделить содержимое папки с 3D-облаком точек и перетащить файлы на основную карту Trimble Business Center, либо воспользоваться инструментом “Импорт” в правом верхнем углу TBC и выбрать файлы .las. При этом отобразятся настройки импорта.

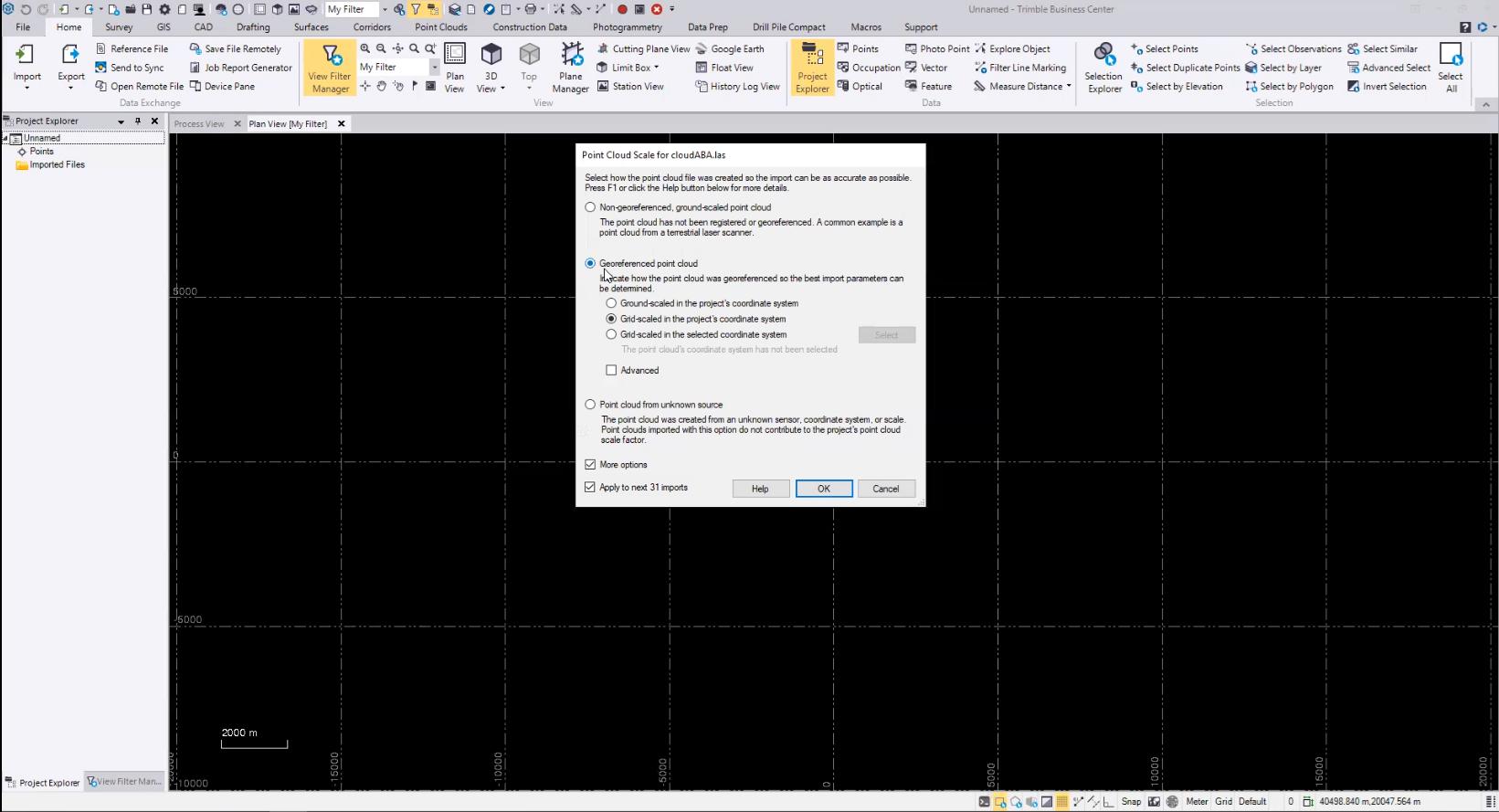

Данные с дронов, снятые с помощью оборудования DJI и обработанные с помощью DJI Terra, сохранят метаданные GPS в облаке точек. Выберите опцию “Georeferenced Point Cloud” и выберите “Grid-scaled in the Project’s Coordinate System”. Если при экспорте лазера используется плиточный режим, установите флажок “Apply to Next XX Imports”.
Теперь вы можете просматривать и использовать облако точек, снятое с дрона DJI, в Trimble Business Center!
Отдельное спасибо Трэвису ЛеМойну из Sieler Instruments за помощь в подготовке этой статьи.
